GMR-42-25-Z1-H Motoriduttori CC diametro 42 interasse 25 - Elvi

GML-42-25-Z1-H

Coppia di stallo da 5,40Nm a 22,20Nm

I motoriduttori GML42-25-Z1-H sono dotati di filtro antidisturbo e di circuito con uno o due sensori di Hall. L’albero del rotore ha una dentatura a un principio.

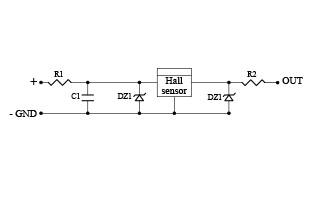

Il sensore di Hall fornisce un segnale che permette contare il numero di giri effettuati dal motore. Con due sensori di Hall è possibile determinare anche il verso di rotazione del motore elettrico.

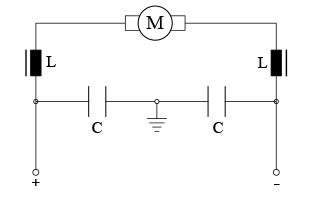

Grazie al filtro antidisturbo, generalmente costituito da un circuito LC, i motori elettrici possono essere testati in conformità alle direttive EMC.

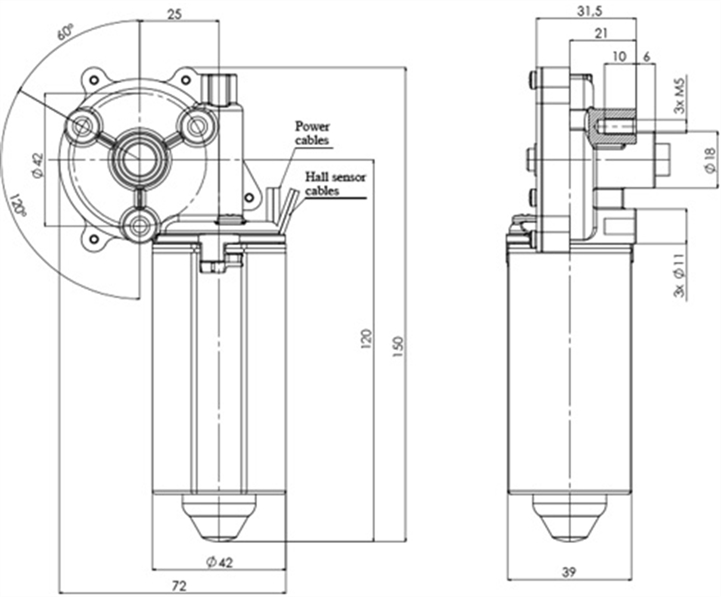

Nella scheda tecnica è possibile selezionare il perno di uscita del riduttore, il circuito con uno o due sensori di Hall e richiedere un particolare cablaggio, indicandolo nel form per le richieste.

Nella tabella “Dati elettrici” è indicato il range di tensioni di utilizzo e sono poi elencate le prestazioni per le tensioni più comunemente utilizzate, 12V e 24V.

La curva interattiva permette di scegliere le prestazioni richieste selezionando tensione di alimentazione e velocità a vuoto.

Richiedi ora

Dati elettrici

Standard nominal voltage	12 V	24 V
No load speed N0 [Rpm]	30÷120	30÷120
No load current I0 [A]	0,50÷2	0,25÷1
Nominal speed Nn [Rpm]	26,20÷116	22÷112
Nominal torque Mn [Nm]	0,70	1,50
Nominal current In [A]	0,80÷3,20	0,60÷2,30
Nominal power Pn [W]	2,20÷8,50	3,50÷17,60
Stall torque Ms [Nm]	5,40÷22,20	5,40÷22,20
Starting current Is [A]	2,90÷41	1,45÷20,50
Max power Pmax [W]	4,40÷70	4,40÷70
Max efficiency ηmax [%]	24,40÷38,20	24,40÷38,20
