GML-42-25-Z4-H

Coppia di stallo da 4,50Nm a 7,00Nm

I motoriduttori GML42-25-Z4-H sono dotati di filtro antidisturbo e di circuito con uno o due sensori di Hall. L’albero del rotore ha una dentatura a quattro principi.

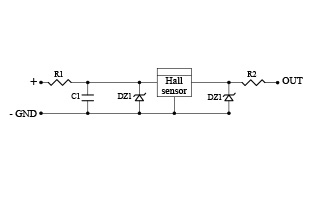

Il sensore di Hall fornisce un segnale che permette contare il numero di giri effettuati dal motore. Con due sensori di Hall è possibile determinare anche il verso di rotazione del motore elettrico.

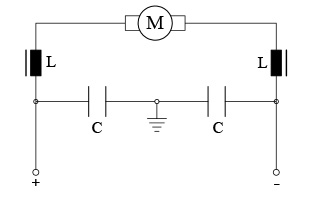

Grazie al filtro antidisturbo, generalmente costituito da un circuito LC, i motori elettrici possono essere testati in conformità alle direttive EMC.

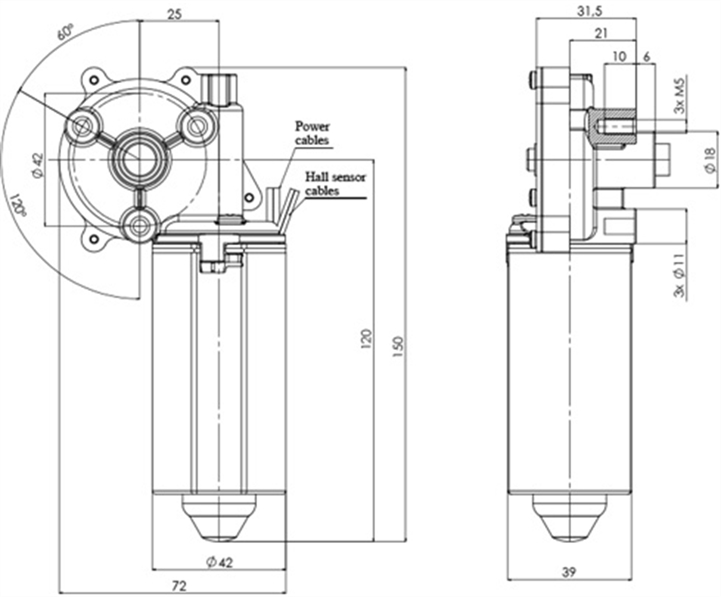

Nella scheda tecnica è possibile selezionare il perno di uscita del riduttore, il circuito con uno o due sensori di Hall e richiedere un particolare cablaggio, indicandolo nel form per le richieste.

Nella tabella “Dati elettrici” è indicato il range di tensioni di utilizzo e sono poi elencate le prestazioni per le tensioni più comunemente utilizzate, 12V e 24V.

La curva interattiva permette di scegliere le prestazioni richieste selezionando tensione di alimentazione e velocità a vuoto.

Richiedi ora

Dati elettrici

Standard nominal voltage	12 V	24 V
No load speed N0 [Rpm]	350÷550	350÷550
No load current I0 [A]	1,50÷2,30	0,75÷1,15
Nominal speed Nn [Rpm]	337÷537	321÷522
Nominal torque Mn [Nm]	0,16	0,37
Nominal current In [A]	2,10÷3,20	1,40÷2,20
Nominal power Pn [W]	5,70÷9	12,40÷20,20
Stall torque Ms [Nm]	4,50÷7	4,50÷7
Starting current Is [A]	17,80÷42	16,90÷21
Max power Pmax [W]	41,50÷102,50	41,50÷102,50
Max efficiency ηmax [%]	46,40÷52,40	46,40÷52,40
