GML-59-31-Z4-H

Coppia di stallo da 7,70Nm a 17,00Nm

I motoriduttori GML-59-31-Z4-H sono dotati di filtro antidisturbo e circuito con uno o due sensori di Hall. L’albero del rotore ha una dentatura a quattro principi.

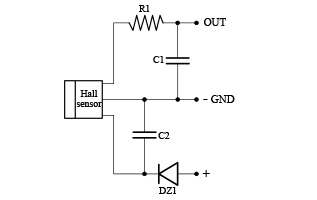

I sensori di Hall forniscono un segnale, che permette contare il numero di giri effettuati dal motore. Con due sensori di Hall è possibile determinare anche il verso di rotazione del motore elettrico.

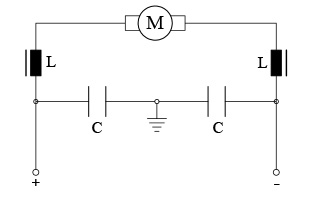

Grazie al filtro antidisturbo, generalmente costituito da un circuito LC, i motori elettrici possono essere testati in conformità alle direttive EMC.

Nella scheda tecnica è possibile selezionare il perno di uscita del riduttore, il circuito con uno o due sensori di Hall e richiedere un particolare cablaggio, indicandolo nel form per le richieste.

Nella tabella “Dati elettrici” è indicato il range di tensioni di utilizzo e sono poi elencate le prestazioni per le tensioni più comunemente utilizzate, 12V e 24V.

La curva interattiva permette di scegliere le prestazioni richieste selezionando tensione di alimentazione e velocità a vuoto.

Richiedi ora

Dati elettrici

Standard nominal voltage	12 V	24 V
No load speed N0 [Rpm]	250÷550	250÷550
No load current I0 [A]	1,40÷3	0,70÷1,50
Nominal speed Nn [Rpm]	235,50÷535,50	235,50÷535,50
Nominal torque Mn [Nm]	0,45	0,45
Nominal current In [A]	2,60÷5,80	1,30÷2,90
Nominal power Pn [W]	11,10÷5,20	11,10÷5,20
Stall torque Ms [Nm]	7,70÷17	7,70÷17
Starting current Is [A]	23,10÷107	11,55÷53,50
Max power Pmax [W]	51÷246	51÷246
Max efficiency ηmax [%]	46,60÷55,40	46,60÷55,40
