GML-77-43-Z1-A Motoriduttori CC diametro 77 - Interasse 43 - Elvi

GML-77-43-Z1-A-H

Coppia di stallo da 27,50Nm a 104,00Nm

I motoriduttori GML-77-43-Z1-A-H sono dotati di filtro antidisturbo e di circuito con uno o due sensori di Hall. L’albero del rotore ha una dentatura a un principio.

Il sensore di Hall fornisce un segnale che permette di contare il numero di giri effettuati dal motore. Con due sensori di Hall è possibile determinare anche il verso di rotazione del motore elettrico.

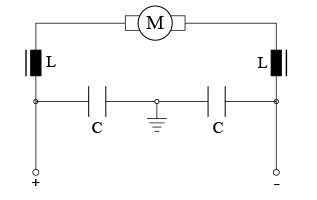

Grazie al filtro antidisturbo, generalmente costituito da un circuito LC, i motori elettrici possono essere testati in conformità alle direttive EMC.

Nella scheda tecnica è possibile selezionare il perno di uscita del riduttore, il circuito con uno o due sensori di Hall e richiedere un particolare cablaggio, indicandolo nel form per le richieste.

Nella tabella “Dati elettrici” è indicato il range di tensioni di utilizzo e sono poi elencate le prestazioni per le tensioni più comunemente utilizzate, 12V e 24V.

La curva interattiva permette di scegliere le prestazioni richieste selezionando tensione di alimentazione e velocità a vuoto.

Richiedi ora

Dati elettrici

Standard nominal voltage	12 V	24 V
No load speed N0 [Rpm]	30÷95	30÷95
No load current I0 [A]	1,15÷1,85	0,55÷0,95
Nominal speed Nn [Rpm]	27,60÷92,50	26,80÷92
Nominal torque Mn [Nm]	2,70	3,60
Nominal current In [A]	2,20÷6,90	1,35÷4
Nominal power Pn [W]	7,80÷26,10	11÷34,50
Stall torque Ms [Nm]	27,50÷104	27,50÷104
Starting current Is [A]	11,60÷128	5,80÷64
Max power Pmax [W]	26÷260	26÷260
Max efficiency ηmax [%]	37,70÷49	37,70÷49
