GMR-63-31-Z3-H
Coppia di stallo da 9,40Nm a 19,20Nm
I motoriduttori GMR-63-31-Z3-H sono dotati di filtro antidisturbo e circuito con uno o due sensori di Hall. L’albero del rotore ha una dentatura a tre principi.
I sensori di Hall forniscono un segnale, che permette contare il numero di giri effettuati dal motore. Con due sensori di Hall è possibile determinare anche il verso di rotazione del motore elettrico.
Grazie al filtro antidisturbo, generalmente costituito da un circuito LC, i motori elettrici possono essere testati in conformità alle direttive EMC.
Nella scheda tecnica è possibile selezionare il perno di uscita del riduttore, il circuito con uno o due sensori di Hall e richiedere un particolare cablaggio, indicandolo nel form per le richieste.
Nella tabella Dati elettrici è indicato il range di tensioni di utilizzo e sono poi elencate le prestazioni per le tensioni più comunemente utilizzate, 12V e 24V.
La curva interattiva permette di scegliere le prestazioni richieste selezionando tensione di alimentazione e velocità a vuoto.
Food & Beverage
Macchine da caffè, yogurt, pasticceria, smielatori e spremiagrumi efficienti e produttivi.
Home & Garden
Funzionalità e comfort negli ambienti domestici con poltrone e letti reclinabili.
Industrial Automation
Ottimizzazione dei processi automatizzati, sistemi di assemblaggio.
Industriale
Soluzioni su misura per migliorare efficienza, produttività e automazione nei processi industriali.
Medicale
Motori elettrici DC per il settore medicale: comfort e sicurezza in applicazioni medicali.
Nautico
Motori elettrici DC per il settore nautico: comfort e sicurezza in applicazioni nautiche.
Office
Ambienti di lavoro con scrivanie regolabili in altezza per comfort e produttività.
Sistemi di Apertura
Motori elettrici DC per sistemi di apertura: comfort e sicurezza in applicazioni di automazione cancelli e serrande.
Vending
Macchine da caffè, yogurt, pasticceria, smielatori e spremiagrumi efficienti e produttivi.
Dati elettrici
| Standard nominal voltage | 12 V | 24 V |
| No load speed N0 [Rpm] | 150÷300 | 150÷300 |
| No load current I0 [A] | 1,05÷2,10 | 0,50÷1,05 |
| Nominal speed Nn [Rpm] | 131,30÷281 | 131,30÷281 |
| Nominal torque Mn [Nm] | 0,45 | 0,45 |
| Nominal current In [A] | 2,90÷5,80 | 1,45÷2,90 |
| Nominal power Pn [W] | 16,50÷35,30 | 16,50÷35,30 |
| Stall torque Ms [Nm] | 9,40÷19,20 | 9,40÷19,20 |
| Starting current Is [A] | 15,60÷61,40 | 7,80÷30,70 |
| Max power Pmax [W] | 37,50÷151 | 37,50÷151 |
| Max efficiency ηmax [%] | 49÷58 | 49÷58 |
Dati meccanici
| Gears materials | Plastica |
| Gear ratio | 3:48 |
| Type of duty | S3 ( dipende dai parametri di utilizzo ) |
| Weight [kg] | 1,15 |
Filtro

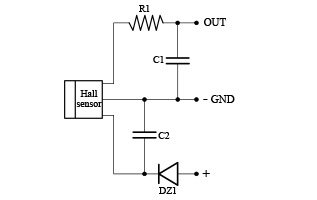

Diagramma sensore Hall
