GMR-77-35-Z1-H

Coppia di stallo da 31,00Nm a 83,00Nm

I motoriduttori GMR-77-35-Z1-H sono dotati di filtro antidisturbo e di circuito con uno o due sensori di Hall. L’albero del rotore ha una dentatura a un principio.

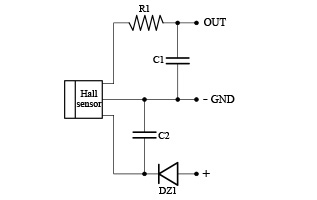

Il sensore di Hall fornisce un segnale che permette di contare il numero di giri effettuati dal motore. Con due sensori di Hall è possibile determinare anche il verso di rotazione del motore elettrico.

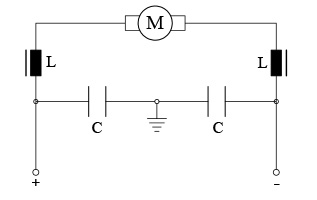

Grazie al filtro antidisturbo, generalmente costituito da un circuito LC, i motori elettrici possono essere testati in conformità alle direttive EMC.

Nella scheda tecnica è possibile selezionare il perno di uscita del riduttore, il circuito con uno o due sensori di Hall e richiedere un particolare cablaggio, indicandolo nel form per le richieste.

Nella tabella “Dati elettrici” è indicato il range di tensioni di utilizzo e sono poi elencate le prestazioni per le tensioni più comunemente utilizzate, 12V e 24V.

La curva interattiva permette di scegliere le prestazioni richieste selezionando tensione di alimentazione e velocità a vuoto.

Richiedi ora

Dati elettrici

Standard nominal voltage	12 V	24 V
No load speed N0 [Rpm]	30÷80	30÷80
No load current I0 [A]	0,70÷1,90	0,35÷0,95
Nominal speed Nn [Rpm]	25,90÷75,80	25,90÷75,80
Nominal torque Mn [Nm]	4,50	4,50
Nominal current In [A]	2,60÷6,90	1,30÷3,45
Nominal power Pn [W]	25,60÷35,70	25,60÷35,70
Stall torque Ms [Nm]	31÷83	31÷83
Starting current Is [A]	13,70÷95	6,85÷42,50
Max power Pmax [W]	25,60÷182	25,60÷182
Max efficiency ηmax [%]	39,70÷47,30	39,70÷47,30
