GMR-77-43-Z2-H

Coppia di stallo da 16,00Nm a 50,70Nm

I motoriduttori GMR-77-43-Z2-H sono dotati di filtro antidisturbo e di circuito con uno o due sensori di Hall. L’albero del rotore ha una dentatura a due principi.

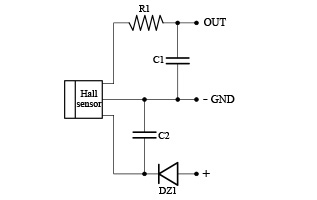

Il sensore di Hall fornisce un segnale che permette di contare il numero di giri effettuati dal motore. Con due sensori di Hall è possibile determinare anche il verso di rotazione del motore elettrico.

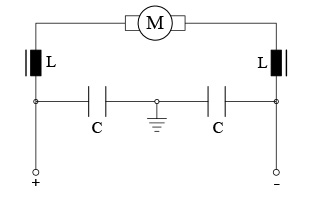

Grazie al filtro antidisturbo, generalmente costituito da un circuito LC, i motori elettrici possono essere testati in conformità alle direttive EMC.

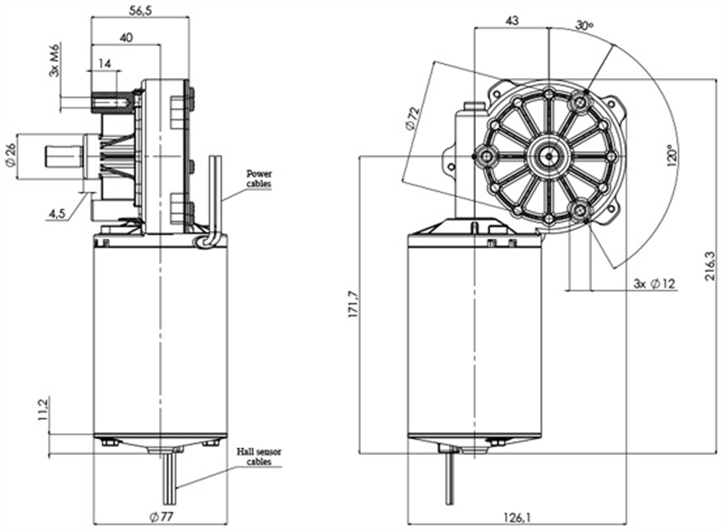

Nella scheda tecnica è possibile selezionare il perno di uscita del riduttore, il circuito con uno o due sensori di Hall e richiedere un particolare cablaggio, indicandolo nel form per le richieste.

Nella tabella “Dati elettrici” è indicato il range di tensioni di utilizzo e sono poi elencate le prestazioni per le tensioni più comunemente utilizzate, 12V e 24V.

La curva interattiva permette di scegliere le prestazioni richieste selezionando tensione di alimentazione e velocità a vuoto.

Richiedi ora

Dati elettrici

Standard nominal voltage	12 V	24 V
No load speed N0 [Rpm]	65÷200	65÷200
No load current I0 [A]	1,30÷4	0,65÷2
Nominal speed Nn [Rpm]	10,20÷195,30	58,70÷193,70
Nominal torque Mn [Nm]	1,20	1,60
Nominal current In [A]	2,20÷6,90	1,30÷3,90
Nominal power Pn [W]	7,60÷24,50	9,80÷32,40
Stall torque Ms [Nm]	16÷50,70	16÷50,70
Starting current Is [A]	14÷127	7÷63,50
Max power Pmax [W]	28÷265	28÷265
Max efficiency ηmax [%]	38,60÷50	38,60÷50
